Cén fáth gur fearr leis an tionscal aeraspáis casadh cothrománach? Na rúin a bhaineann le teicneolaíocht meaisínithe diosca tuirbín ard-bheachtais a nochtadh

1. Cén fáth gur fearr leis an tionscal aeraspáis Ionaid Chasadh Cothrománach Dsw

Buntáiste Domhantarraingt: Seachain dífhoirmiú ar phíosaí móra oibre

Fadhbanna ag casadh ingearach: Nuair a phróiseálann siad píosaí oibre troma (mar shampla dioscaí tuirbín le trastomhas de níos mó ná 1.5m), beidh meáchan an phíosa oibre ina chúis le dífhoirmiú le linn clampála, ag dul i bhfeidhm ar an gcothroime (a sháraíonn an lamháltas de ghnáth níos mó ná 0.02mm).

Réiteach Cothrománach: Cuirtear an phíosa oibre go cothrománach, déantar an domhantarraingt a dháileadh go cothrom, agus is féidir an cruinneas a rialú laistigh de 0.005mm leis an seastán ionaid hiodrálaigh.

Bainistíocht sliseanna: Cosc a chur ar chóimhiotail ardteochta ó ghreamú leis an uirlis

Dúshláin ábhartha aeraspáis: Tá sliseanna fada cuachta ag cóimhiotail ardteochta atá bunaithe ar nicil nuair a bhíonn siad ag gearradh, agus tá an phróiseáil ingearach seans maith go mbeidh siad ag teacht leis an uirlis.

Buntáistí Cothrománacha: Titeann sceallóga go nádúrtha go dtí an sliseanna sliseanna, agus le fuarú ardbhrú (70bar), méadaítear an saol uirlisí faoi 40%.

Cobhsaíocht: Méadaítear friotaíocht creathaidh 3 huaire

Comparáid chreathaidh:

Foinse creathaidh	Aimplitiúid casadh ingearach	Aimplitiúid casadh cothrománach
Fórsa neamhchothromaíochta fearsaide	0.015mm	0.005mm
Luaineacht fórsa a ghearradh	0.008mm	0.003mm

Toradh: Tá déine níos airde ag an struchtúr cothrománach agus tá sé oiriúnach do chasadh fíneáil (RA 0.4μm) agus casadh Super Fine (RA 0.1μm) de chodanna eitlíochta.

Meaisíniú il-tasc: casadh iomlán agus muilleoireacht i gclampáil amháin

Próiseas tipiciúil: Ní mór do dhiosca tuirbín 20 próiseas a chomhlánú, mar shampla an ciorcal seachtrach a chasadh → mortise agus tenon → poill fuaraithe a dhruileáil.

Réiteach Cothrománach: Turret Cumhachta B-ais a fheistiú chun casadh, meaisínithe ilchodach a bhaint amach, a mhuilleoireacht agus a dhruileáil, le cruinneas suímh ± 0.01mm.

2. Treoir Fabhtcheartaithe Ionad Tionraithe Cothrománach

Fabhtcheartú Córas Meicniúil

• Creathadh/torann fearsaide neamhghnácha

Cúiseanna féideartha:

Caitheamh ar an fhearsaid (coitianta i dtrealamh le níos mó ná 10,000 uair an chloig)

Teip ar chothromú dinimiciúil (uirlis/workpiece nach bhfuil calabraithe)

Cúpláil scaoilte nó damáiste

Réiteach:

Braite Luach Creathaidh:

Bain úsáid as anailíseoir creathaidh. Má tá an creathadh aiseach níos mó ná 2.5mm/s, ní mór an t -imthaca a athsholáthar

Calabrú cothromaithe dinimiciúil:

G6.3 Déantar cothromaíocht dhinimiciúil a dhéanamh tar éis an uirlis a chlampáil (éagothroime iarmharach <1g · mm)

Seiceáil an cúpláil:

Ní mór don chasmhóimint bolt géaraithe an caighdeán sonraíochta a chomhlíonadh (mar shampla ISO 4017 M12 BOLTS Teastaíonn 90n · m)

• Tá méid meaisínithe éagobhsaí (± 02mm nó níos mó as caoinfhulaingt)

Cúiseanna féideartha:

Tá imréiteach droim ar ais scriú liathróid ró -mhór (＞ 0.01mm)

Treoir um Chaitheamh Iarnróid Cúiseanna Motion Sruth Motion

Dífhoirmiú teirmeach (ardú teochta fearsaide ＞ 15 ℃ Gan cúiteamh)

Réiteach:

Imréiteach droim ar ais a chúiteamh:

Cuir isteach an luach imréitigh tomhaiste sa chóras CNC (mar shampla paraiméadar Fanuc #1851)

Seiceáil cruinneas iarnróid treorach:

Tomhais le interferometer léasair, ní mór Straped ＞ 0.01mm/500mm a scríobadh

Straitéis Cúitimh Teirmeach:

Réamhthéamh an fhearsaid ar feadh 30 nóiméad, nó cuir ar chumas cúitimh uathoibríoch braiteoir teochta

Teip ar an gcóras leictreach agus rialaithe

• Aláram tiomána servo (Earráid ró -ualaigh/ionchódóra)

Cóid aláraim choitianta:

ALM414 (ró -ualach): Súmaireacht mheicniúil nó neamhréir paraiméadair ghnóthachain

ALM513 (locht ionchódóra): cur isteach ar líne chomharthaíochta nó damáiste ionchódóra

Céimeanna Próiseála:

Seiceáil friotaíocht mheicniúil:

Cas an scriú luaidhe de láimh, ba chóir go mbeadh an fhriotaíocht <5n · m

Ionchódóir a bhrath:

Seiceáil an tonnfhoirm chomhartha A/B/Z le oscilloscope chun a fháil amach an bhfuil sé críochnaithe

Paraiméadair servo a choigeartú:

Laghdaigh gnóthachan lúb suímh (mar shampla ó 5000 go 3000)

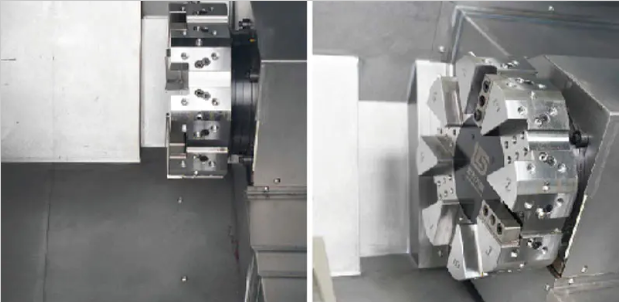

• Teip ar athrú uirlisí turret

Léiriú locht:

Ní féidir an diosca uirlisí a chur faoi ghlas (brú hiodrálach <40bar)

Mearbhall Uimhir Uirlisí (Caillteanas Comharthaí PMC)

Réiteach:

Seiceáil an córas hiodrálach:

Tástáil an brú athraithe uirlisí agus déan an comhla laghdaithe brú a choigeartú go 60bar

Glan an biorán suite:

Glan an poll bioráin le ceirisín agus cuir ramhar mos₂ i bhfeidhm

Athshocraigh comhartha na huimhreach uirlisí:

Ath-ailíniú an tionscnaimh turret (féach an chuid "coigeartú innéacsú turret" den Lámhleabhar Uirlisí Meaisín)

Teip ar an gcóras fuaraithe agus cúnta

• Sceitheadh chuisnithe ardbhrú

Suíomh an phointe sceite:

Aosú Séala Comhpháirteach Rothlach (saolré thart ar 2 bhliain)

Damáiste do phíobán o-fáinne

Cóireáil éigeandála:

Plugáil shealadach:

Timfhilleadh an sceitheadh le téip ina saothraítear rónta ola

Séala a athsholáthar:

Bain úsáid as ábhar flororubber (friotaíocht teochta os cionn 200 ° C)

• Sliseanna Sliseanna greamaithe

Cúis Fréamh:

Sceallóga fada fillte (go háirithe cóimhiotal alúmanaim/cruach dhosmálta)

Teannas slabhra neamhleor (droop> 10mm)

Bearta coisctheacha:

Briseadh na sliseanna a bharrfheabhsú:

Bain úsáid as lanna le grooves breaker sliseanna (mar shampla Mitsubishi UE6110)

Slabhra a choigeartú:

Teannas de réir chaighdeáin láimhe (mar shampla réamhualach 50N do shlabhra le páirc 100mm)

3. Moltaí cothabhála córasacha d'ionaid chasadh cothrománach

Cothabháil laethúil

• Seiceáil sula dtosaíonn tú an meaisín

Córas bealaithe: Deimhnigh an leibhéal ola d'ola iarnróid agus ola fhearsaid treorach.

Braite brú aeir: Seiceáil an brú foinse aeir (≥0.6MPA) chun a chinntiú go n -oibríonn an daingneán agus an turret de ghnáth.

Stádas an chuisnithe: Breathnaigh ar an tiúchan (moltar eibleacht 5% ~ 8%), agus ní chuirtear bac ar an scagaire.

• Monatóireacht a dhéanamh le linn na hoibríochta

Teocht an fhearsaid: Le linn próiseála leanúnaí, ba chóir go mbeadh an t -ardú teochta níos lú ná 15 ℃ (d'fhéadfadh ardú teochta neamhghnácha caitheamh a bheith ag caitheamh).

Torann neamhghnácha: Déan monatóireacht ar cibé an bhfuil torann neamhghnách ann nuair a ghluaiseann an fhearsaid, an turret, agus an t -aistriú iarnróid.

• Glanadh tar éis é a dhúnadh síos

Glanadh sliseanna: Bain sceallóga miotail ar an mbinse oibre, an t -iarnród treorach, agus an t -iompróir sliseanna (chun carnadh agus creimeadh a sheachaint).

Clúdach Cosanta ag glanadh: Glan an Clúdach Cosanta Iarnróid le héadach neamhfhite chun smionagar a chosc ó scríobadh an stiall séalaithe.

Cothabháil sheachtainiúil

• Iniúchadh ar an gcóras meicniúil

Treoir Iarnróid agus Scriú Luaidhe:

Gluaiseann gach ais de láimh le mothú an bhfuil an fhriotaíocht aonfhoirmeach (d'fhéadfadh friotaíocht neamhghnácha a léiriú gur theip ar an bhfórsa réamhualaigh).

Seiceáil an ndéantar damáiste don phláta scraper treorach (timthriall athsholáthair: 6 ~ 12 mhí).

Cruinneas Suite Turret:

Bain úsáid as tomhsaire dhiailiú chun an earráid athdhéanta turret a bhrath.

• Córas hiodrálach agus aeir

Tástáil brú hiodrálach:

Brú glasála turret (60 ~ 80bar de ghnáth), má tá sé níos ísle ná 40bar, ní mór é a dheisiú.

Draenáil Aeir Líne:

Taosc an t -uisce comhdhlúite sa scagaire aeir chun é a chosc ó dhul isteach sa chomhla solenoid.

• Córas leictreach

Stádas cábla: Seiceáil an gcaitear nó an bhfuil na cáblaí mótair agus ionchódóra servo caite nó lúbtha.

Friotaíocht talún: Tomhais friotaíocht talún na huirlise meaisín (riachtanach ≤4Ω).

Cothabháil dhomhain mhíosúil

• Brath agus cúiteamh cruinnis

Braite imréitigh droim ar ais:

Bain úsáid as interferometer léasair chun imréiteach droim ar ais gach ais a thomhas (luach incheadaithe: ≤0.01mm).

Cuir isteach an luach cúitimh sa chóras CNC (mar shampla paraiméadar Fanuc #1851).

Calabrú cruinneas geoiméadrach:

Seiceáil ingearach an fhearsaid agus an inoibrithe (≤0.01mm/300mm).

• Cothabháil an chórais fuaraithe

Eilimint scagaire caidéil ardbhrú a athsholáthar:

Ba chóir an ghné scagtha den chóras fuaraithe ardbhrú (70bar) a athsholáthar gach 3 mhí.

Flushing píblíne:

Úsáid Gníomhaire Glanadh Alcaileach (pH = 9 ~ 10) chun an phíblíne fuaraithe a scaipeadh agus a shruthlú chun fás baictéarach a chosc. $ $
