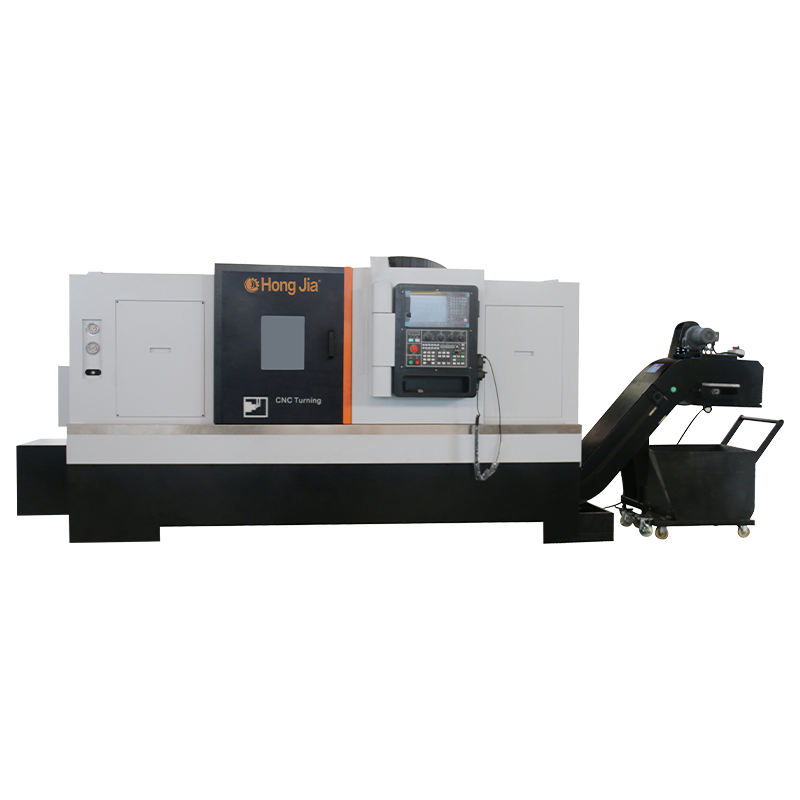

NC-115/1000 CNC Lathe

Tá an córas CNC NC-115/1000 CNC feistithe leis an gcóras rialaithe caighdeánach Seapánach Fanuc0i-TF.
Deartha, tógtha agus tástála i gcomhlíonadh go hiomlán le rátáil Ionad Turning ISO NC-115 (cruinneas statach, feidhmíocht tríthoiseach agus gearrtha).
Is é an taisteal uasta x-ais ná 320mm, is é 1000mm an taisteal uasta z-ais, agus tá na figiúirí seo bunaithe ar Chuck caighdeánach 18.0 ’(380mm) le cruinneas suíomh x-ais agus z-ais de 0.008mm agus in-atrialltacht 0.005mm.

Tá achar oibre leathan na leapa oiriúnach do mhála na n -oibreacha éagsúla de mhéideanna éagsúla: is é an trastomhas uasta rothlach ná 730mm, is é 550mm trastomhas uasta na gcodanna machined, is é 550mm trastomhas uasta na gcodanna machined, is é 550mm trastomhas uasta na gcodanna machined.
NC115-1000 CNC Lathe atá deartha agus monaraithe ag Hongjia glacann sé le 30 céim lárnach. Struchtúr leapacha claonta, déine agus marthanacht mhaith. Glacann an struchtúr agus an dearadh réitigh go léir anailís ar eilimint chríochta inbhéartach. Cinntíonn modheolaíocht dearaidh uathúil Hongjia go bhfuil níos mó déine struchtúrtha eolaíochta agus réasúnta ag gach uirlis mheaisín.
Tá meáchan iomlán de 6600kg ag Uirlis Meaisín Honka NC-115/1000 agus tá sé déanta as iarann ​​teilgthe ardchaighdeáin, a chinntíonn cobhsaíocht fhoriomlán, déine agus meaisínithe an uirlis mheaisín.
Fearsaide
Tá fearsaid de chineál Chuck-11000 feistithe ar an NC-115/1000, agus tá an tsamhail srón ANSIA2-11 feistithe le cuck cumhachta trí-jaw (380mm) le sraith de ghéaga bog mar chaighdeán.
Cumhacht Mótair Meaisín: 22 kW (leanúnach), 27.5 kW (15 nóiméad leanúnach).
Tá an fhearsaid meaisín NC-115/1000 feistithe le tiomáint mótair alfa le luas 1000 rpm agus chasmhóimint rátáilte de 285nm (15 nóiméad) ag luas bunúsach de 625 rpm.
Tá an fhearsaid NC-115/1000 tiomáinte ag crios.
Tá cúig imthacaí ag an fhearsaid - ceann sorcóir amháin agus ceithre imthacaí teagmhála uilleach. Tá péire imthacaí teagmhála uilleach suite ar thaobh tosaigh agus ar chúl an fhearsaid chun déine foriomlán an fhearsaid a mhéadú. 2 Tá imthacaí teagmhála uilleach suite ag ceann tosaigh an fhearsaid, 15 mm ar shiúl ó na himthacaí sorcóra, chun cruinneas rith chun cinn an fhearsaid a mhéadú. Is é 170 mm an t -imbhualadh ag tosach an fhearsaid.
Tugann an meascán de imthacaí sorcóra agus imthacaí teagmhála uilleach cobhsaíocht theirmeach den scoth don chóras agus déine gathacha agus aiseach méadaithe. Tá ceann tosaigh an fhearsaid séalaithe chun cosc ​​a chur ar an timpeallacht sheachtrach dul i bhfeidhm ar an taobh istigh den fhearsaid.

Tá ionchódóir maighnéadach neamhtheagmhála le haghaidh cnagadh dochta, innéacsú 1-chéime agus suíomh fearsaide ag fearsaid an tsraith NC-115/1000.
Is féidir an mheicníocht chlampála hiodrálach ultra-tanaí le córas ciorcaid chuisnithe a nascadh le cuck cumhachta trí-jaw nó le cuibheoir collet le hobair a chlampáil. Tá lorg beag ag an meaisín mar gheall ar sorcóirí rothlacha slimline a úsáid.
Tá tomhsaire brú sorcóir rothlach hiodrálach socraithe ar an taobh clé de thosach an mheaisín chun breathnú ar an bhfórsa reatha ar an chuck nó ar an gcollán.
Tá brú hiodrálach an tsorcóra rothlaigh inchoigeartaithe ó 74psi (5kg/cm2) go 592psi (40kg). Is féidir brú clampála fearsaide a choigeartú go héasca tríd an doras seirbhíse ar chlé. Tá lasc interlock sábháilteachta suite ar an doras rochtana.
Is féidir an brú clampála fearsaide a choigeartú ó 500kg go 4000kg. Is é 15 mm an t -uasmhéid taisteal fearsaide uasta sa bharra comhionannas fearsaide. Tá toilleadh tréchuir de 120 mm ag an mbarra comhionannas vótaí NC-115/1500.
Turret servo
Tá an NC-115/1000 feistithe le turret serret déthreoch 12-suíomh caighdeánach. Is féidir é a fheistiú le huirlisí 25*25mm ar chlé agus ar thaobh na láimhe deise agus uirlisí Shank Babhta 50mm, 12 stáisiún.
Tá an turret á thiomáint ag mótair servo gan scuab agus tá sé faoi ghlas go cruinn agus go hiontaofa ag diosca fearas deiridh trí phíosa. Níl ach 0.18 soicind an t -am athraithe uirlisí in aice láimhe an turret.
Déantar an suíomh uirlis is faide atá ag an turret a innéacsú i 1.0 soicind. Is é an t -atrialltacht turret ná 2.5 soicind stua.

Treoraí agus Scriúnna
Baineann an leaba NC-115/1000 úsáid as dhá ráillí treoracha Líneach Líneach Seapánach #55/ #55 ar an x-ais agus an z-ais, le dhá shleamhnán do gach iarnród, a bhfuil déine an-mhaith acu agus a chaitheann friotaíocht.
I gcomparáid leis an ngnáth -threoir sleamhnáin, tá friotaíocht frictional níos ísle ag treoir rollach líneach, gan aon ghiniúint teasa agus leathnú níos lú teirmeach. Ina theannta sin, tá cruinneas suímh níos airde ag an treoirbhealach, luasanna beatha níos tapúla, amanna neamh-ghearrtha níos giorra, amanna timthrialla laghdaithe, níos lú caitheamh agus cuimilt, saol meaisín níos faide agus cobhsaíocht meaisínithe níos faide.
Tá luasanna mear-thrasnaithe suas le 20m/min ar fáil do na haiseanna X- agus Z.
Tá na deileanna sraithe NC-115/1000 feistithe le Ballscríbhinní Beachtas Grád Yintai C-3 sna Ballscríbhinní beachtais X-ais agus C-3 sa Z-ais, a íoslaghdaíonn leathnú teirmeach agus a fheabhsaíonn déine, cobhsaíocht agus cruinneas.
Tá trastomhas de 40mm agus spásáil fiacail de 5mm ag an gcriú liathróid x-ais. Tá trastomhas de 50mm agus spásáil fiacail de 10mm ag an mballscríbhinn z-ais. Is é an t-uasmhéid de na x-ais agus an z-ais ná 1080n.m.
Córas bealaithe

Tá an NC-115/1000 feistithe le córas bealaithe láraithe uathoibríoch mar chaighdeán, a cheadaíonn bealaithe ola éasca ar gach cuid atá ag gluaiseacht den mheaisín agus a laghdaíonn an t-am neamhfhónaimh. Cinntíonn úsáid bealaithe ola go laghdaíonn bealaithe iontaofa gach cuid atá ag gluaiseacht den mheaisín costais bealaithe agus go bhfuil sé neamhdhíobhálach don chomhshaol.
Córas fuaraithe
Tá an NC-115/1000 deartha go eirgeanamaíoch le miotail leatháin tiubh agus umair uisce fuaraithe, a cheadaíonn athchúrsáil iomlán sliseanna agus uisce fuaraithe, ag coinneáil an timpeallacht oibre glan.
Cosnaíonn leathán miotail an mheaisín gach cuid mhór atá ag gluaiseacht den mheaisín.
Tá an meaisín feistithe le doras sleamhnáin inmheánach le fuinneog mhór féachana gloine. Is é an príomh -dhoras ná sábháilteacht idirnasctha. Is féidir fuaraitheoir uisce-bhunaithe nó ola-bhunaithe a úsáid.
Tá soic chuisnithe ag deireadh an bhunábhair agus an fhuarú ró-turraing caighdeánach. Ráta sreafa chuisnithe 12 lítear/nóiméad. Cumas umar chuisnithe 125 lítear, brú chuisnithe 18 barra.
Iompróir sliseanna mar chaighdeán
Tá rothaí uillinne mór feistithe ar an iompróir sliseanna inbhainte agus is féidir é a tharraingt amach go héasca le haghaidh glantacháin.

Córas rialaithe
Tá gach samhail den NC-115/1000 feistithe le comhéadan réamhshocraithe iompair sliseanna. Tá an comhéadan RS-232-C caighdeánach.
Is furasta painéal oibriúcháin an mheaisín NC-115/1000 a oibriú, le cnaipí dea-eagraithe agus lipéadú éasca le tuiscint. Tá an eochaircheap déanta as scannán poileistir agus tá sé an -iontaofa agus frithsheasmhach in aghaidh damáiste.
Riachtanais leictreacha
Toisí Meaisín: L 3980mm, W 2150mm, H 1920mm (le iompróir sliseanna mar chaighdeán). Meáchan Aistrithe Meaisín Neas: 8000kg.
Soláthrófar an meaisín NC-115/1000, nuair a bheidh an córas rialaithe Fanuc 0I-TF/Puls, ann le hualach iomlán 80 amp (FLA), (30kva) 220 volta, 3 chéim, 50Hz. Beidh claochladán breise ag teastáil ó gach voltas eile.

Nach iad

Gné chaighdeánach is ea an cnagadh dochta ar an NC-115/1000 agus ceadaíonn sé gluaiseacht bheacht sioncronaithe an fhearsaid agus an z-ais, ag cinntiú cruinneas agus luas cnagála. Tapping requires a floating tapping tool holder.
Tá servomotors Fanauc/1.8kW feistithe ar an x-ais agus z-ais, atá comhcheangailte go díreach leis na scriúnna (cúpláin dochta) gan aon chaillteanas cúltaca sa suíomh. Cuireann cúpláin sholúbtha ag na hailt deireadh le hearráidí tionóil mar gheall ar threoshuíomh comhthreomhar nó uilleach.
Tá an NC-115/1000 feistithe le solas oibre geal-soilsithe faoi stiúir, a éascaíonn dearcadh an oibreora ar limistéar oibre an mheaisín. Tá táscaire stádais trí dhath feistithe ag an NC-115 // 1000 chun stádas oibriúcháin an mheaisín a thaispeáint.
Soláthraíonn tomhasairí brú atá suite ar aghaidh an mheaisín rochtain éasca ar phríomhbhrú an chórais hiodrálaigh, brú clampála fearsaide agus an t -eireaball hiodrálach roghnach. Is féidir rochtain ar an taobh istigh den mheaisín a fháil trí dhoras taobh inbhainte chun brú an aonaid clampála hiodrálaigh a choigeartú agus an t -allstock hiodrálach roghnach.
Sraith iomlán doiciméadachta don chóras meaisín / CNC.
Oiliúint choimisiúnaithe 2.0 lá saor in aisce do ríomhchláraitheoirí agus d'oibreoirí ag teicneoirí Honka. Soláthraítear bosca uirlisí don mheaisín NC-115/1000 lena n-áirítear spanners agus uirlisí. $ $
